CZ900振动在线监测系统

CZ900振动在线监测系统

CZ900 振动在线监测系统 是由威尼斯最新网址自主 设计、 研发的, 用于支撑威尼斯最新网址不同硬件平台的综合App管理平台, 该App支撑威尼斯最新网址的YD260、YD285、8/16/32 通道采集器等多系列硬件产品。


振动在线监测系统由“振动在线监测系统”和“车载监测数据采集App”两个App组成,“振动在线监测系统”负责 仪器设置、组态管理、数据监测、专业分析、 基础设置、 系统管理等主体业务,“车载 监测数据采集App”负责与下位机通讯, 实现数据采集, 报警二次处理, 数据存储等业 务功能。

振动在线监测系统(以下简称 VibMonitor)是由威尼斯最新网址自主 设计、研发的,用于支撑威尼斯最新网址不同硬件平台的综合App管理平台,该App支撑威尼斯最新网址的 YD260、YD285、8/16/32 通道采集器等多系列硬件产品。下图为 VibMonitor 的主要功能。


振动在线监测系统技术架构图


功能说明

“振动在线监测系统”主要由仪器设置、组态管理、数据监测、专业分析、基础设置、系统管理等主要功能模块。下面按模块进行简述。



主题颜色测号:#4678CB。

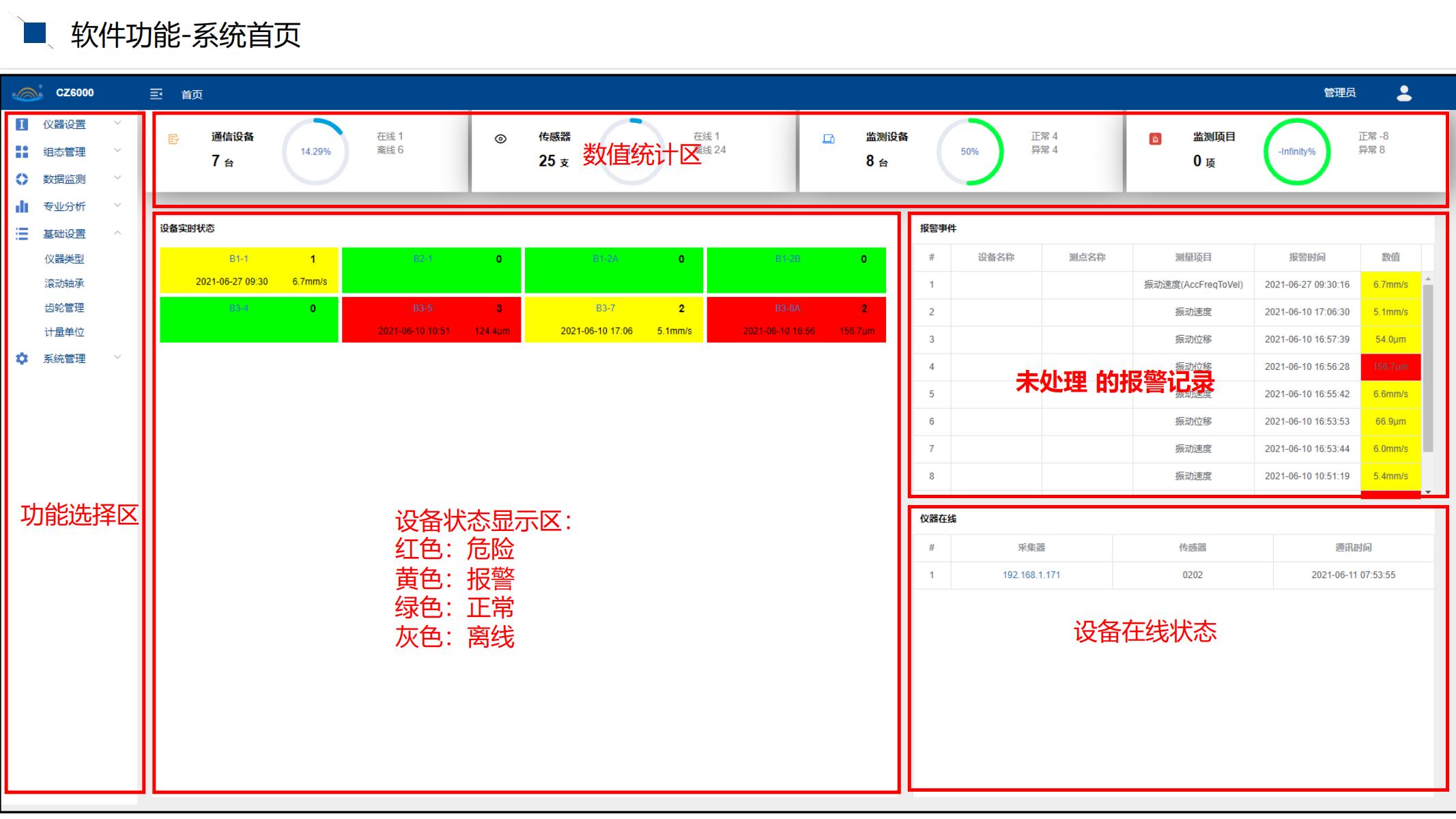

整体页面布局为上下结构。下面内容区域分为左右结构;

上部分标题栏包含:logo、英文名称、活动菜单路径、登录人员名称、系统等处 按钮等;

下部分内容区左侧为菜单结构;

下部分内容区右侧为具体的页面展现内容


仪器设置

? 支撑三种类型的采集器:YD260,YD285,8/16/24 通道采集器;详情参见“基础管理”-“仪器类型”管理

? 仪器支撑新增,修改,删除,复制功能,其中复制功能可以将采集板、通道信息进行复制;

? 根据不同的采集器类型具有不同的通道配置方式;

? YD260 系列采集器支撑的是无线温振传感器;

? YD285 系列采集器支撑的是无线振动传感器;

? 8/16/24 系列采集器支撑各种类型的传感器,具有采集板支撑功能;

? 针对 YD260 系列采集器,支撑批量设置上传事件间隔;


仪器在线

支撑对采集器和传感器在线状态的查看。




 系统组态

系统组态支撑节点、设备、测点、测量项四级;每级都有自己的属性;

节点层:负责组织整个系统组态;

设备层:定义具体的设备;

测点层:定义每台设备要监测的点;

测量项:是整个组态的重点,定义威尼斯最新网址要监测的具体内容;

测量项:数据来源有采集器和 OPC;

? 测量项:数据类型包括以下几种



实时数据

左侧树形结构从节点,设备,测点,测量项,自上而下,逐层展示了整个组态结构的报警状态;

? 所有有左侧组态树的页面都可以看到设备的实时状态;

? 报警状态是按照有未处理的报警事件的状态确定的;

? 支撑对实时数据进行维护管理。

? 在实时数据的每条数据上可方便的进行振动分析和趋势分析

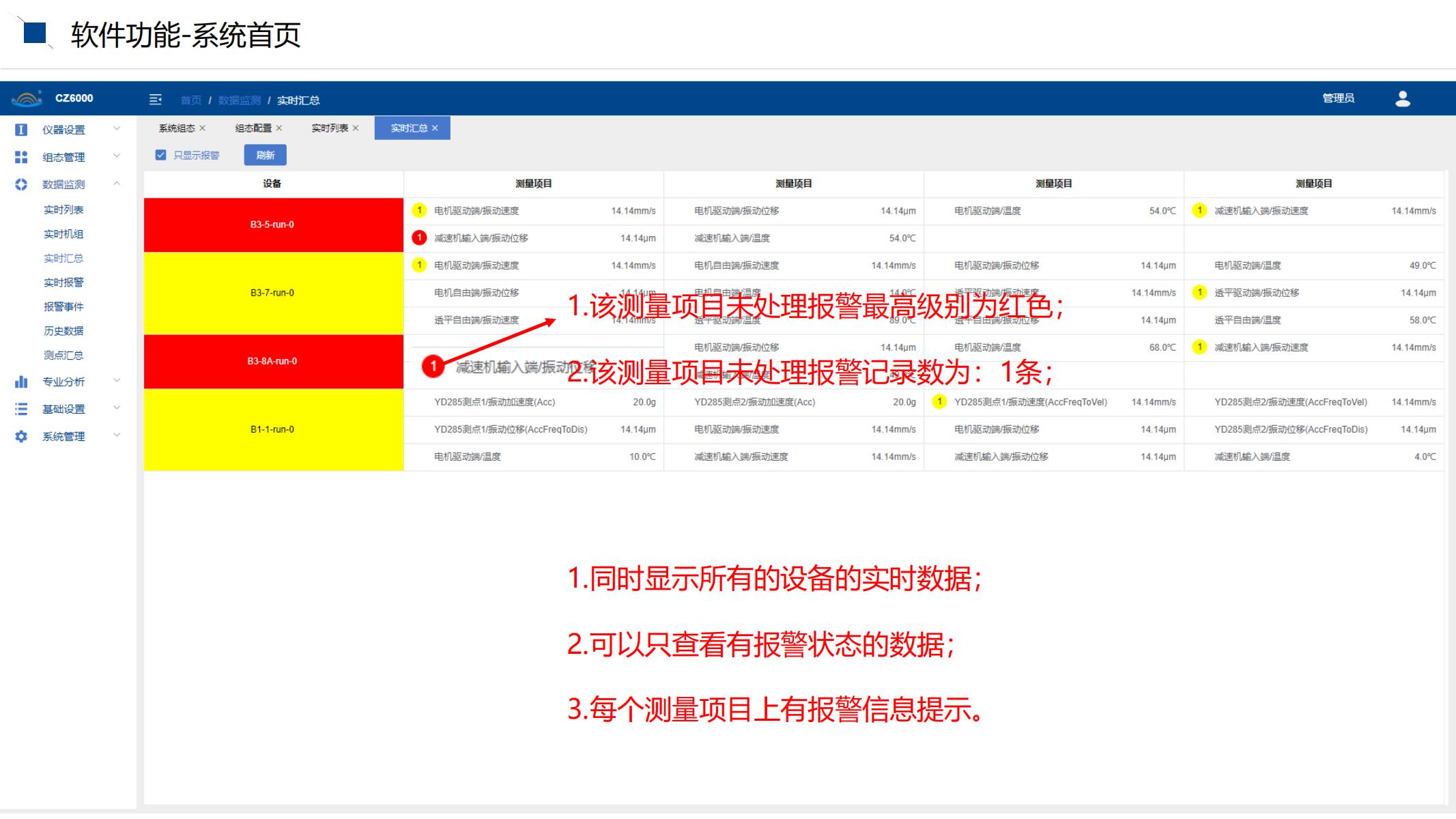

实时汇总

? 实时汇总功能以设备为单位,将该设备下的所有数据进行汇总展示;

? 用户即可以看只有报警的数据,也可以看所有的数据;


实时报警

? 针对设备报警有几种状态:

? 之前发生过报警:报警已经关闭;

? 之前发生过报警:报警未被关闭;

? 之前发生过报警:现在不报警了;

? 之前发生过报警:现在还报警;

实时报警功能,是以时间维度,查看当前时间是哪些设备的哪些测点还在报警




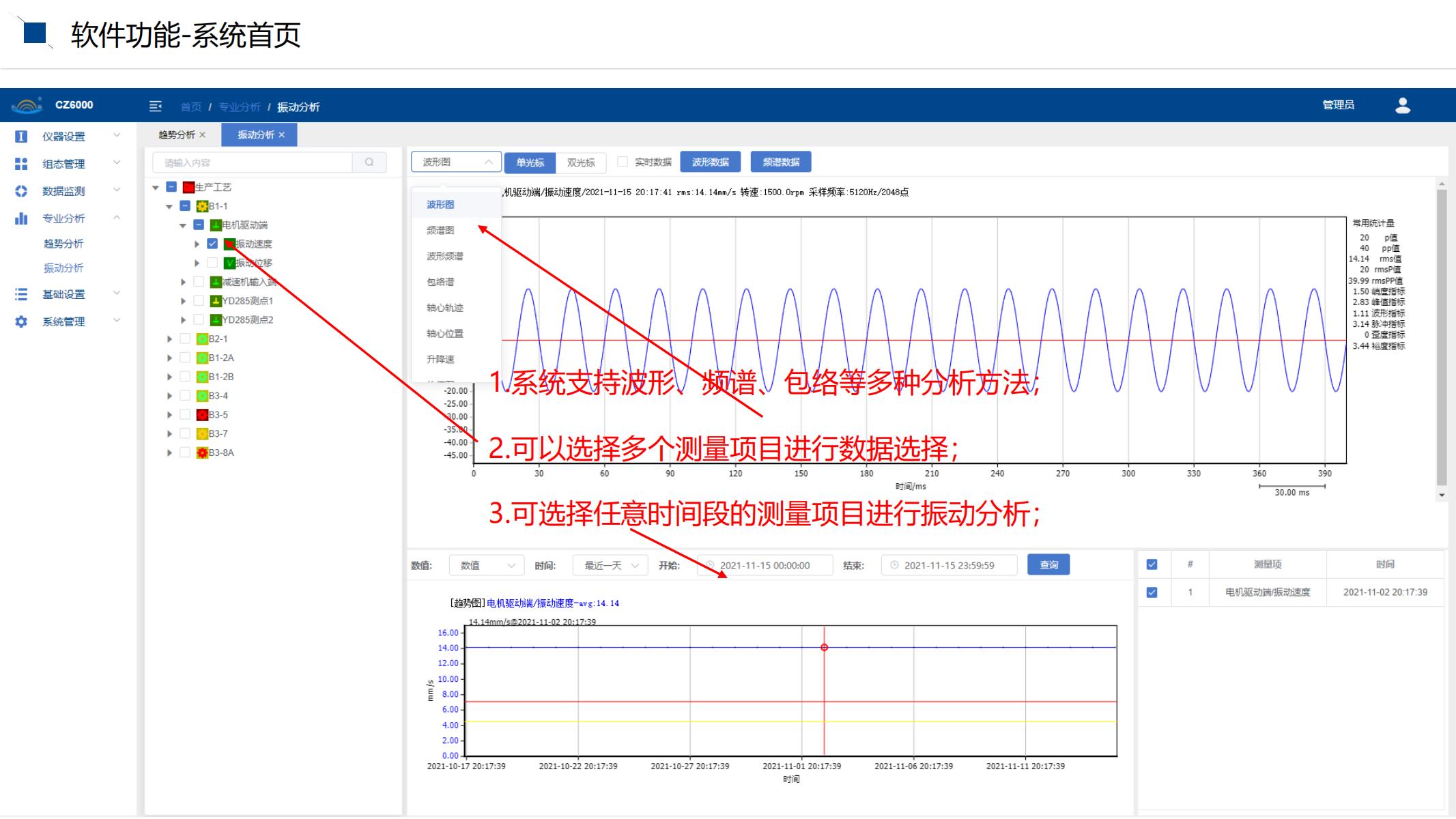

趋势分析

? 支撑不同机组下的不同测点或相同测点下的不同测定的多组数据进行趋势分析;

? 支撑不同单位的数据在同一个趋势图中展示;

? 为了保证展示效果与展示效率,趋势数据的展示支撑不同级别分辨率的自动调

节,展示的数据要能全面反映趋势,要包括最大值,最小值,平均值等;

? 支撑长时间跨度的趋势数据查询,并且不能影响查询效率;

? 支撑用户在复选框选择不同测点,右侧趋势图自动加载该测点数据;

? 支撑用户自定义时间段进行趋势图的查看;

? 支撑在报警、实时数据、历史数据等页面,弹框关联显示趋势图,方便用户操作;
